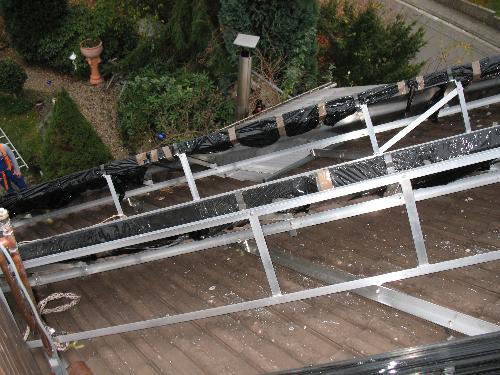

Alle Schrauben aus VA, Ausnahme die Schlüsselschrauben im Dach --> verzinkt.
Alle Muttern selbsthemmend und auch in VA.

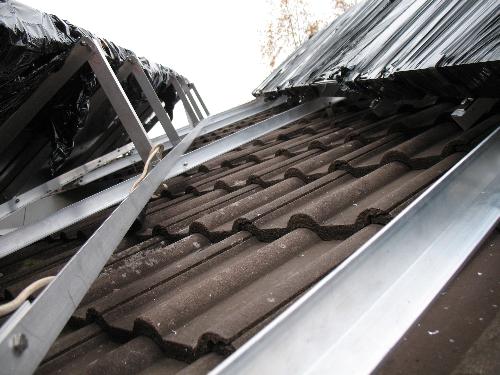

Dachhaken aus VA, 5 mm stark.
Nach der ganzen Bohrerei in den Aluschienen hat das Dach eine Generalreinigung verdient, alle Späne beseitigen...

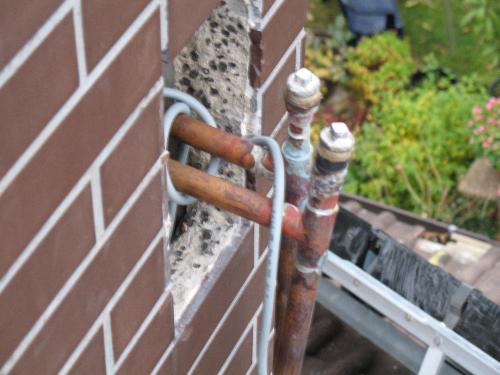

Wir haben T-Stücke montiert, später kamen da metallische Entlüfter drauf.
Nach heutiger Erkenntnis einfach unnötig, Bogen hätten gereicht. Entlüftung an dieser Stelle ist nicht nötig.
Die Steuerleitung dient dem Anschluß des Kollektorfühlers und des Strahlungssensor.

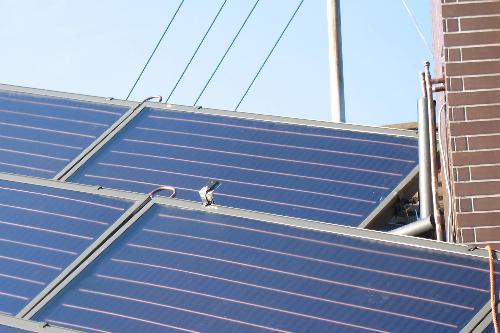

In der Bildmitte der Strahlungssensor.

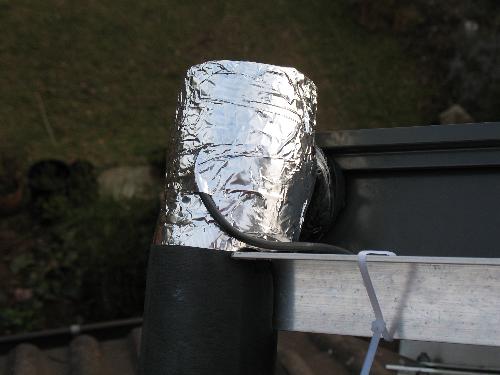

Rechts die teilgedämmten Leitungen, gedämmt mit Aeroflex ( Armaflex ).
Inzwischen ist die silbrige Schicht ersetzt durch eine bleifarbene, um den Kontrast der Verrohrung zu den Kollektoren zu verringern.

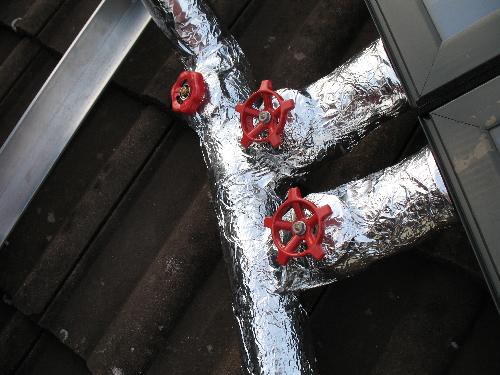

Der Abgleich ist erforderlich, weil sich die Anlage nicht nach Tichelmann aufbauen ließ und deswegen abgeglichen werden muß, um die Volumenströme der 3 Zweige gegeneinander zu egalisieren.

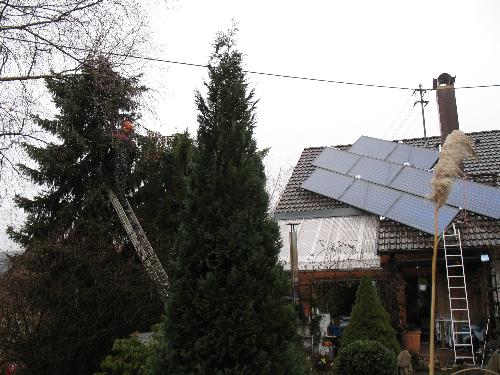

Es tat in der Seele weh, doch die Fichtengruppe musste gekürzt werden, damit die Sonne auch im Winter ihr Scherflein dazu beitragen kann, falls sie überhaupt scheint...

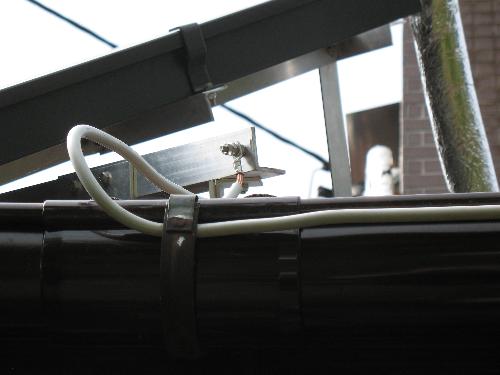

Wir habe zwar eine 16 mm²-Leitung innen bis in den Spitzboden liegen, aber das war mir nicht ganz geheuer, denn wir haben ein Fertighaus aus Holz.
Deswegen habe ich außen ein 25 mm²-NYM-Kabel verlegt und an dem Gestänge auf dem Dach angeschlossen. Achtung: Kupfer / Alu !!!
Ferner noch eine Verbindung zu der Verrohrung geschaffen - die ja durch den Kamin geht und im Keller zwangsläufig mit der Heizung usw. verbunden ist - um falls dort mal was abgeleitet werden muß, wenigsten einen Teil davon nach außen umzuleiten.
